Acoustique
06 août 2019L’acoustique au cœur des enjeux actuels
SAPA en fait sa priorité
SAPA travaille dans ce sens depuis plusieurs années afin de proposer des solutions acoustiques toujours plus innovantes :
- Lancement du Concept Acoustique Active : technologie qui permet de réduire les nuisances sonores même lorsque la fenêtre est ouverte de10 cm, concept primé au concours de l’innovation du salon Batimat 2015.
- Ouverture d’un laboratoire acoustique certifié à Toulouse, permettant de tester et mesurer les performances normalisées des menuiseries.
- Développement de SapaAcoustic, le premier outil du marché à pouvoir assurer, quelle que soit la composition (dimensions et vitrage), une précision d’évaluation* à plus ou moins 1 dB. Logiciel récompensé à l’occasion du salon EquipBaie 2016.
*soit l’équivalent d’un essai en laboratoire.
Dispositifs actuels complexes
PV d’essai
Aujourd’hui, une performance acoustique est obtenue suite à un essai normalisé impliquant des coûts et du temps de fabrication. La performance obtenue n’est alors valable que pour la maquette réalisée : gamme, dimensions, type de vitrage...
Autant de tests que de configurations différentes sont nécessaires. D’autre part, certains tests comme les tests en grandes dimensions peuvent poser des difficultés dans leur réalisation. Les extrapolations à partir de tests existants sont possibles mais sans garantie.
Le logiciel SAPA acoustic est alors une vraie solution d’optimisation et de garantie de résultats sur l’ensemble des châssis .
Calcul suivant la norme produit
L’annexe B de la norme NF EN14351-1+A1 propose une méthode d’évaluation de la performance acoustique d’une menuiserie, cependant son champ d’application reste limité. Elle ne prend pas en compte les remplissages opaques, les châssis composés, les menuiseries de plus de 4.6m² et les performances visées supérieures à 34 RA, tr pour la fenêtre.
Les règles d’extrapolation sont volontairement sécuritaires.
Le logiciel TechAcoustic pallie aux limites de ces calculs en donnant la performance acoustique correspondante à la configuration exacte de la menuiserie, tout en sécurisant le résultat obtenu.
La solution acoustique développée par SAPA
La solution acoustique SAPA a développé SAPA ACOUSTIC® en collaboration avec le Groupe GAMBA, bureau d’études international qui propose depuis 1976 des activités d’ingénierie, de formation, de recherche & développement dans tous les domaines de l’acoustique et des vibrations.
Logiciel Sapa Acoustic
Aujourd’hui, l’isolation acoustique est un critère prioritaire pour les architectes pour la construction des bâtiments.
Le logiciel Sapa Acoustic permet de faire rapidement les bons choix : le meilleur vitrage au meilleur prix pour une performance donnée. Il réalise également des modélisations exactes sur les ensembles complexes et les menuiseries de grandes dimensions.
Sapa Acoustic affiche la même précision qu’un essai normalisé en laboratoire, avec plus ou moins 1 décibel d’écart.
Les cinq points forts de Sapa Acoustic
- Optimisation des coûts : choix de la gamme et du vitrage en complète adéquation avec les performances acoustiques souhaitées, il n’est plus nécessaire de choisir un vitrage surperfor-mant et onéreux.
- Simplicité d’utilisation : grâce à son interface intuitive et ergonomique, inutile d’être un expert acoustique pour évaluer la performance d’une fenêtre.
- Étendue d’application : le logiciel permet d’obtenir, toujours avec la même précision, la performance acoustique d’une menuiserie non seulement quelle que soit la dimension ou la typologie du remplissage, mais également dans le cas d’un ensemble menuisé complexe (plu-sieurs ouvrants, parties fixes).
-
Précision : la sophistication des algorithmes de calcul permet de garantir un résultat avec une précision de plus ou moins 1 décibel, du même ordre que la dispersion qui existe entre les ré-sultats obtenus dans différents laboratoires.
-
Rapidité d’évaluation : quelques clics suffisent à définir la menuiserie à évaluer et le résultat est instantané.
3 étapes clés
1 Sélection du châssis
Vous débutez la saisie par le choix du châssis, la gamme, la version (simple ou composée) puis la typologie d’ouverture.
Logiciel très simple, aucune formation n’est nécessaire.
2 Choix du remplissage et des dimensions
Vous indiquez ensuite les dimensions souhaitées, vous sélectionnez son type de remplissage à l’aide d’une base de données “Vitrages et panneaux” prédéfinie.

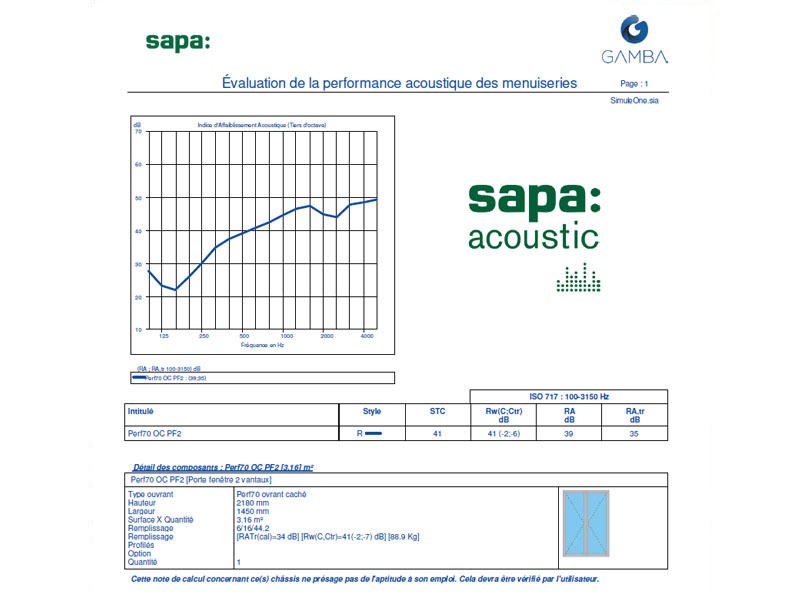

3 Édition d’un rapport personnalisable à votre entreprise
Le logiciel Sapa acoustic fournit instantanément l’indice usuel RA,tr (affaiblissement du bruit du trafic routier) et l’indice acoustique européen Rw (C;Ctr). Il trace la courbe d’affaiblissement acoustique pour l’ensemble du spectre fréquentiel, de 100 à 3 150 Hz.
Les résultats peuvent être édités sous forme de rapport et remis en main propre au client.
UN LOGICIEL SUR MESURE
Sapa Acoustic a été développé en collaboration avec le groupe Gamba Acoustique, bureau d’études international en acoustique et vibrations. Les calculs sont réalisés grâce à une méthode semi-analytique avec algorithme dédié.
Ils sont déterminés à partir d’un principe d’extrapolation étalonné sur la base d’essais effectués en laboratoire.
Logiciel simple et intuitif, Sapa Acoustic est pensé pour optimiser le choix des menuiseries
