FAÇADE
Façade aluminium SMARTLINE 50 TT MR
Nouvelle façade grille optimisée pour la préfabrication : un maximum d’applications avec un minimum de références !
Avec son système constructif simple, la façade Smartline 50 TT MR en module de 50 mm est idéale pour les bâtiments durables, en R+1 R+2.
Ses atouts : design grille ou aspect VEC, sécurité CR2.
Gamme optimisée : réalisation d’un maximum d’application avec un minimum de références d’épines. Conception possible avec un profilé unique pour montant et traverse.
Concept TT (Traverse – Traverse) : les traverses sont utilisées en montant.

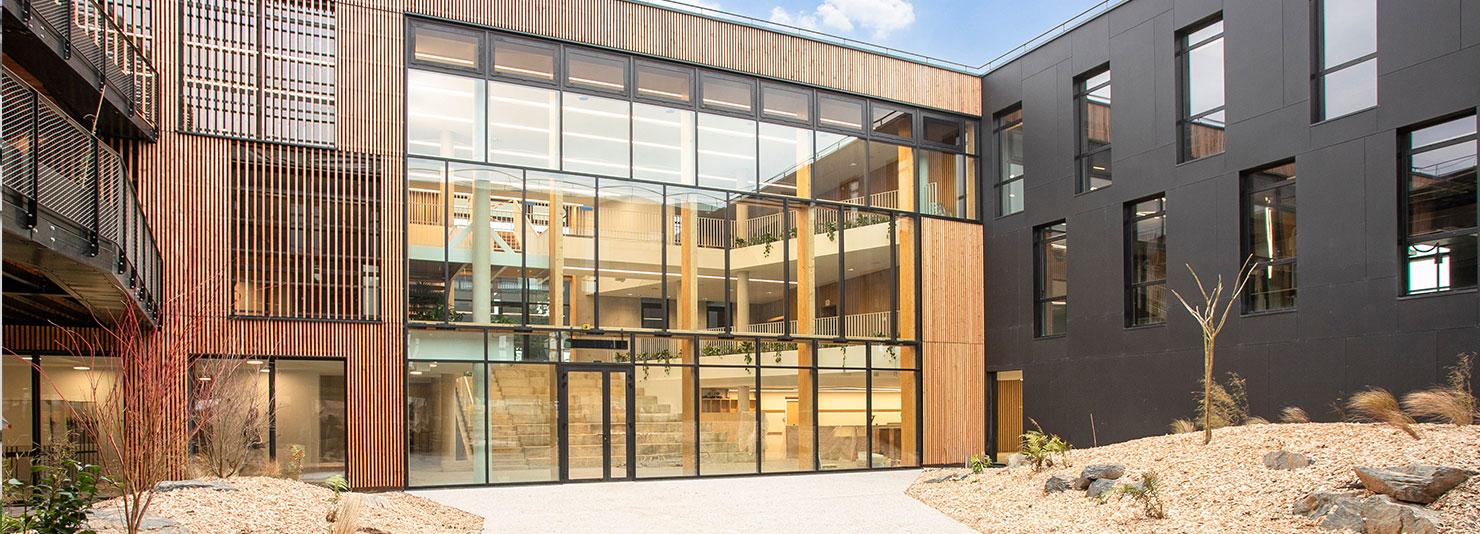

Solution idéale pour les bâtiments standards R+1 R+2 du type écoles, commerces, restaurants, ERP, bâtiments industriels et petit collectif ou encore façade vitrée de villa.
Hautes performances
Retrouvez toutes les performances dans la doc technique : www.sapatechnic.fr
Ucw O,73
Limiter les déperditions thermiques
< 380 kg
Augmenter la résistance
Max 56 mm
Supporter tous types de vitrages
Max 6 m2
Maximiser l’apport de lumière
Rw 45 dB
Renforcer l’isolation acoustique
A1200
E1200
V2000
Renforcer la résistance aux éléments
Les performances
de la façade Smartline 50 TT MR
Performances techniques
- Coupe droite avec raccord pose de face
- Drainage panneau (visible et caché)
- Serreur filant avec joint prémonté (CPP/CPP+)
- Assemblage de face et à l’avancement
- Façades verticales (+/-15°) de la verticale selon EN 13830
- Remplissage jusqu’à 56 mm / 380 kg (PPP 38 mm / 300 kg)
- Intégration Fenêtres et Portes PERFORMANCE 70

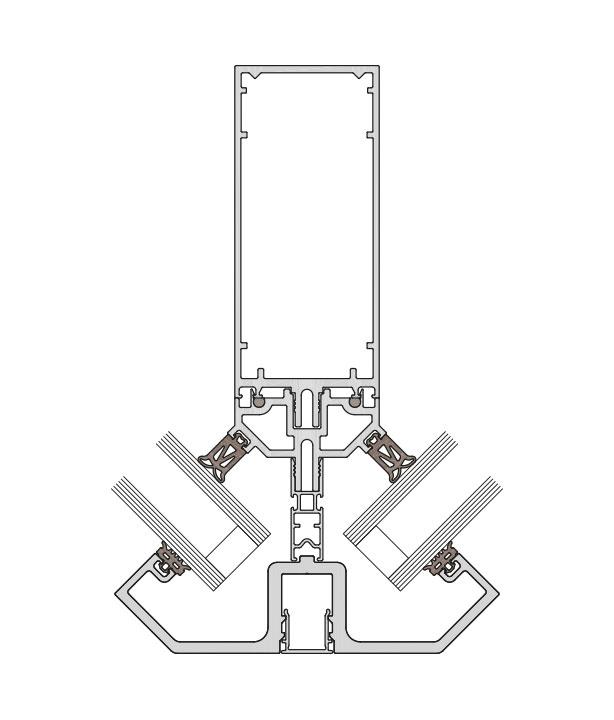

Jonction 90°
Profilé d’adaptation et capot serreur dédié
- Longueur standard : 6500 mm
- Points de fixation ≤ 500 mm
- Etanchéité à sec avec joint W4010231
- Connecteur dédié W3030363
- Longueur standard : 6500 mm
- Découpe client longueur & angle souhaité
Traverses coupées à 45°
- Assemblage par bloc à l’avancement et connecteur frontal, prémontés en atelier

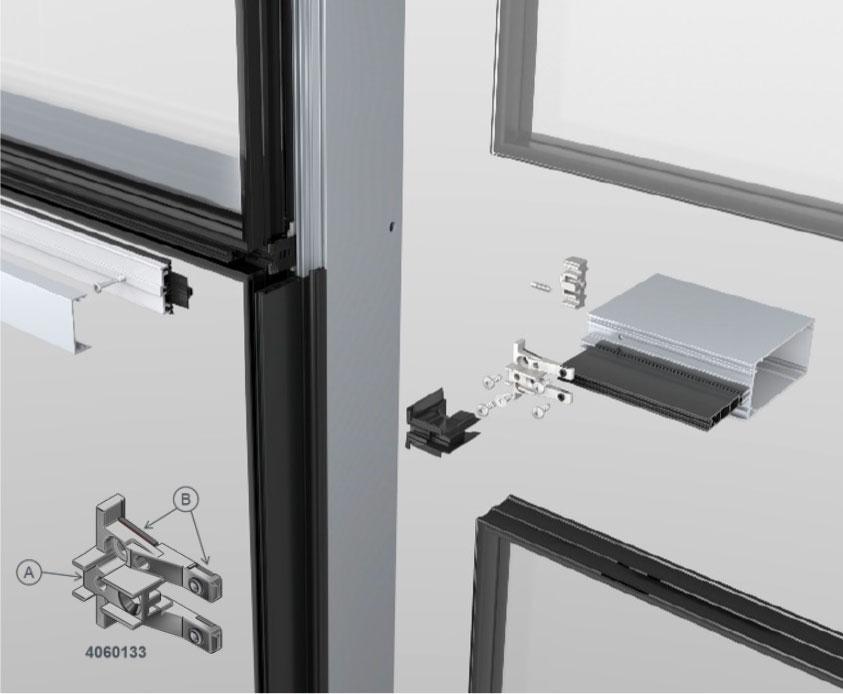

Fabrication
- Pièce moulée en zamack
- Pré-étanchéité intégrée
- Assemblage & étanchéité en atelier
- Spécifique façades planes
- Assemblage structure de face B
- Option : assemblage avancement A
- Nouveau raccord pose de face
- Raccord pré-assemblé en atelier
- Traverses vissées sur site
- Possibilité d’échelles en atelier
- Meilleur contrôle de la qualité en production et pose

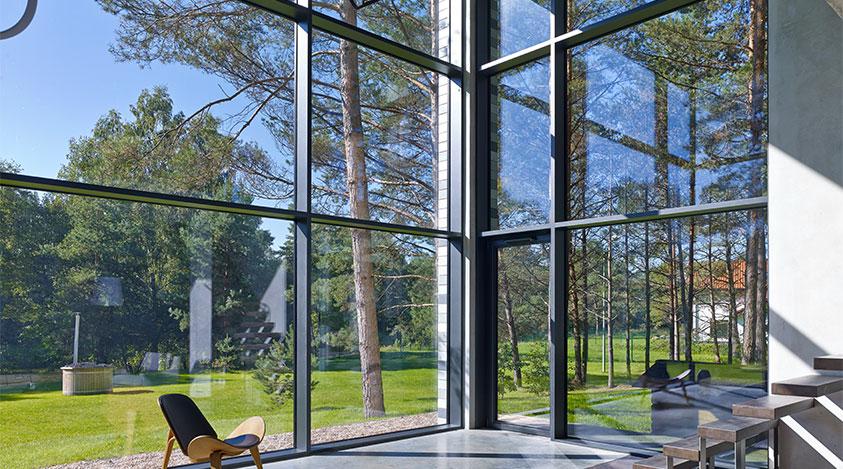

Performances environnementales

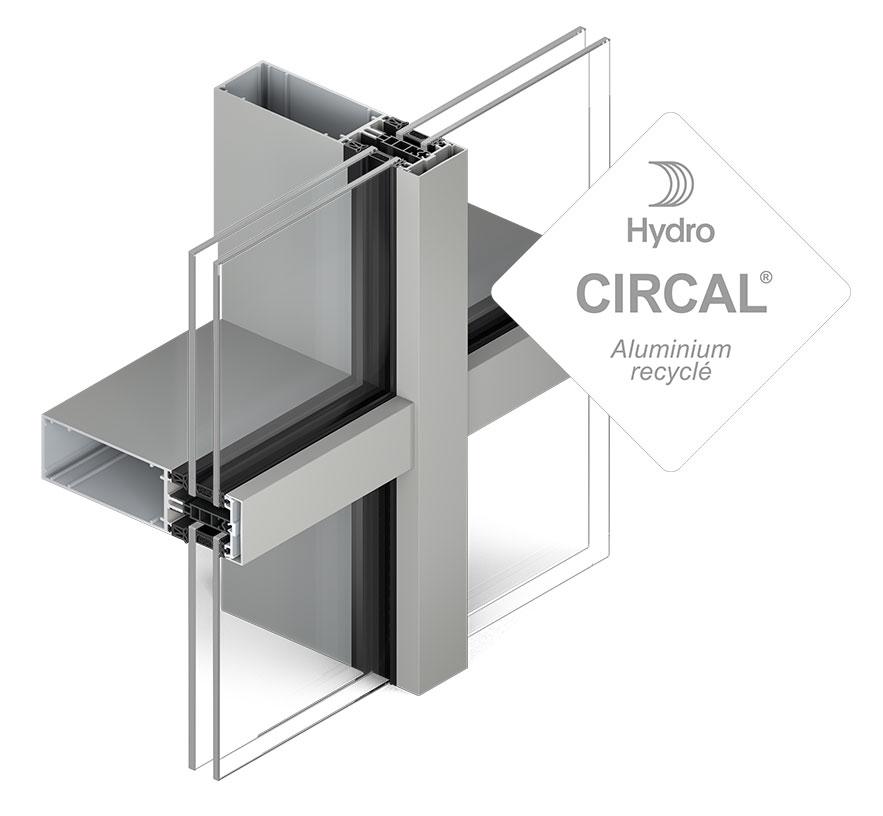

- Profilés en aluminium Hydro CIRCAL 75R, fabriqués à partir de matériaux recyclés à 75 % et recyclables à 95 %
- Intercalaire thermique haute isolation en xPET, élaboré à partir de bouteilles en plastique recyclées
2 esthétiques
- Aspect grille

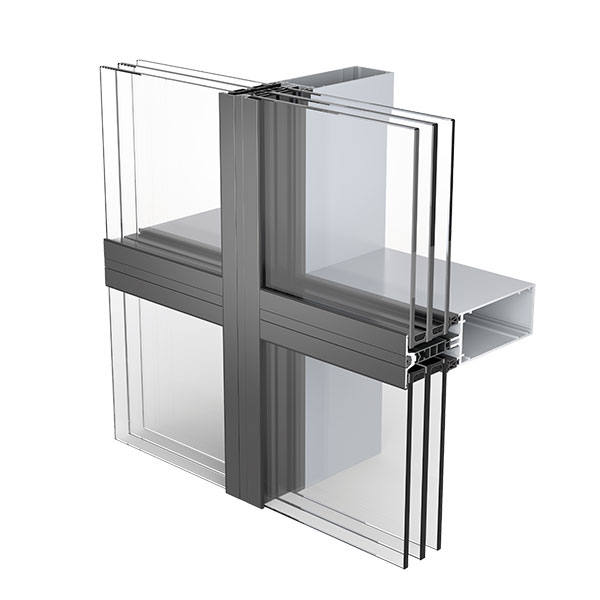

- Aspect VEC
avec capot serreur extra plat
Décarboner :
Choisir des fenêtres en aluminium recyclé Hydro CIRCAL 75R,
certifié à 1,9*
Découvrez l’aluminium Hydro CIRCAL 75R, composé à + de 75% d’alu recyclé issu d’anciennes menuiseries, avec une empreinte carbone certifiée à 1,9 kg de CO2 par kilo d’aluminium*, soit 8 fois moins que la moyenne mondiale.
Sapa Solutions Pro
FABRICANT DU RÉSEAU SAPA PRÈS DE CHEZ VOUS !
Pour des portes prêtes à la pose, se renseigner sur notre réseau national de fabricants
Téléchargez la documentation pour La porte repliable SMARTLINE
Avec Sapa, proposez des solutions techniques pour tous les projets
Que vous soyez poseur ou fabricant, travailler avec Sapa vous permet de répondre à des projets de toute envergure, au plus haut niveau d’exigence technique. En effet, nous proposons des solutions parmi les plus performantes du marché depuis nos débuts, et évoluons avec les grands défis de notre époque. La sécurité, l’accessibilité et la durabilité des bâtiments ne sont plus des options aujourd’hui, mais bien des caractéristiques indispensables à intégrer à chaque solution.
Envisagez une collaboration avec SAPA
SAPA, QUALITÉ ET PERSONNALISATION
Label qualité
Pour garantir performance et qualité, optez pour des produits certifiés qui répondent à des normes strictes.
Couleurs
Exprimez votre style avec notre large palette de teintes pour sublimer vos menuiseries aluminium.
Poignées
Un détail essentiel au quotidien, nos poignées sont l’accessoire pour compléter vos projets avec élégance.
Aluminium durable
Une utilisation d’aluminium recyclé, provenant d’anciennes menuiseries, pour des produits durables.
Performance, rapidité et qualité pour les fabricants de menuiseries prête à la pose & les artisans poseurs
La façade aluminium SMARTLINE 50 TT MR est conçue pour offrir une solution à la fois hautement performante, simple à fabriquer et rapide à poser. Développée pour répondre aux besoins concrets des menuisiers aluminium, des ateliers de fabrication et des artisans poseurs, elle garantit un montage maîtrisé, un excellent niveau d’isolation et une grande liberté architecturale.
Une façade grille pensée pour fabriquer plus vite, mieux, et avec moins de références
- Concept Traverse–Traverse (TT) : mêmes traverses utilisées en montants pour simplifier la production.
- Gamme optimisée : moins de références, moins de complexité, plus de rentabilité en atelier.
- Idéale pour les bâtiments R+1 / R+2, ERP, établissements scolaires, commerces, ateliers, bâtiments industriels et façades vitrées résidentielles.
Avantages clés pour les fabricants
- Reprise de charge jusqu’à 380 kg pour gérer les vitrages grands formats.
- Grandes dimensions jusqu’à 6 m² : liberté de conception.
- Épaisseurs de remplissage jusqu’à 56 mm : compatibilité large.
- Coupe droite, montage percutant et raccords pré-étanchés en atelier pour un contrôle qualité optimal.
Pose simplifiée pour les artisans
- Pose de face ou à l’avancement : adaptée à tous les chantiers.
- Serreur filant avec joint prémonté pour un gain de temps sur site.
- Raccord breveté facilitant l’assemblage, même en conditions météo difficiles.
- Traverses simplement vissées sur site : rapidité et précision.
Performances certifiées - Uw jusqu’à 0,73 W/m²K (selon configuration).
- Rw 45 dB pour un excellent confort acoustique.
- Étanchéité, résistance au vent et perméabilité testées pour répondre aux exigences les plus élevées.
- Deux esthétiques, un résultat premium
- Aspect grille classique et esthétique.
- Capot serreur extra-plat pour un effet VEC moderne (façon façade lisse).
Une façade écoresponsable
- Aluminium Hydro CIRCAL, composé d’un fort pourcentage d’aluminium recyclé post‑consommation.
- Rupture thermique en XPET recyclé. Une solution pensée pour réduire l’empreinte carbone sans compromis sur la performance.
Pourquoi choisir la SMARTLINE 50 TT MR ?
- Pour fabriquer plus vite, avec moins de références
- Pour poser plus simplement, même sur chantiers contraignants
- Pour offrir des performances certifiées (thermiques, acoustiques, sécurité CR2)
- Pour proposer un design moderne ou traditionnel selon les besoins
- Pour intégrer facilement portes et fenêtres de la gamme PERFORMANCE 70
FAQ – Façade SMARTLINE 50 TT MR
Qu’est ce que la façade SMARTLINE 50 TT MR ?
La SMARTLINE 50 TT MR est une façade aluminium grille, conçue pour offrir une fabrication simplifiée grâce au concept Traverse–Traverse et une pose rapide, y compris sur site grâce au raccord pré‑assemblé et aux traverses vissées.
Quels types de bâtiments peut on réaliser avec cette façade ?
Elle est idéale pour les bâtiments R+1 à R+2, tels que écoles, commerces, restaurants, ERP, bâtiments industriels, petits collectifs ou encore façades vitrées résidentielles.
Quelle charge maximale peut elle supporter ?
La façade accepte des remplissages jusqu’à 56 mm et une reprise de charge jusqu’à 380 kg, permettant l’intégration de grands vitrages.
Quelles sont les performances thermiques et acoustiques ?
- Thermique : Uw/m²K > 0,70 W/m²K (selon configuration).
- Acoustique : jusqu’à 45 dB Rw
La façade propose t elle plusieurs esthétiques ?
Oui. Deux esthétiques sont disponibles :
- Aspect grille
- Aspect VEC grâce au capot serreur extra‑plat
La pose est elle simple à réaliser sur chantier ?
Oui. Le produit a été pensé pour simplifier la pose :
- Raccord pose de face pré‑étanchéifié en atelier
- Traverses vissées sur site
- Assemblage B1 (face) ou A1 (avancement)
La façade est elle compatible avec d’autres menuiseries Sapa ?
Oui, elle permet l’intégration des Fenêtres et Portes PERFORMANCE 70.
Quels matériaux et composants renforcent sa durabilité ?
- Aluminium Hydro CIRCAL 75R (75 % recyclé, 95 % recyclable)
- Intercalaire thermique en xPET recyclé
Le système propose t il des solutions d’étanchéité avancées ?
Oui :
- Joints EPDM et TPE prémontés
- Étanchéité intérieure et extérieure optimisée
- Possibilité de drainage visible ou caché
Existe t il une solution pour les jonctions à 90° ?
Oui, la gamme intègre un profilé d’adaptation, un capot serreur dédié et un connecteur spécifique, facilitant les angles à 90°.
